Kit carrozzeria per camion CKD leggero per un rapido assemblaggio locale e una produzione di flotte

Nella produzione di veicoli commerciali, la capacità di assemblare le carrozzerie dei camion in prossimità del mercato finale può influire in modo significativo sui costi logistici, sui dazi di importazione, sulla flessibilità della produzione e sui programmi di consegna della flotta. Per i produttori di autocarri, i distributori di veicoli, gli allestitori e gli operatori di flotte, aKit carrozzeria per camion CKD leggerofornisce un modo pratico per separare la produzione dei componenti dall'assemblaggio finale del veicolo.

CKD, o Completely Knocked Down, si riferisce a un metodo di fornitura in cui la carrozzeria di un camion viene prodotta come un insieme di singoli componenti o sottoinsiemi, imballata per il trasporto e spedita in un altro paese o regione per l'assemblaggio locale. Invece di importare la carrozzeria di un camion completamente assemblata, l'acquirente riceve pannelli, telai, porte, componenti del tetto, sistemi di pavimentazione, elementi di rinforzo, elementi di fissaggio e altre parti necessarie in una configurazione di kit controllata.

L'aspetto leggero aggiunge un altro importante obiettivo ingegneristico. La carrozzeria di un camion deve fornire sufficiente rigidità strutturale, resistenza agli urti, protezione dagli agenti atmosferici e stabilità dimensionale senza aggiungere massa inutile al telaio. La riduzione del peso corporeo può aumentare il carico utile disponibile riducendo al tempo stesso i requisiti di trasporto e movimentazione durante la logistica CKD.

Per la produzione di flotte, la combinazione di imballaggio CKD e struttura leggera della carrozzeria è particolarmente preziosa. Una struttura di assemblaggio locale può ricevere kit standardizzati, stabilire procedure di assemblaggio ripetibili e produrre più carrozzerie di camion utilizzando la stessa architettura dei componenti. Ciò crea un modello di produzione diverso dall’esportazione convenzionale di carrozzerie finite e più adatto ai mercati che richiedono una produzione localizzata.

Un kit per la carrozzeria di un camion CKD leggero è un pacchetto completo o semicompleto di componenti della carrozzeria del camion progettati per essere trasportati smontati e assemblati a destinazione.

Il kit normalmente contiene componenti strutturali e non strutturali che possono essere collegati tramite bullonatura, rivettatura, incollaggio, saldatura o una combinazione di questi metodi, a seconda del design della carrozzeria.

I componenti tipici includono:

Componente	Funzione tipica
Pannelli delle pareti laterali	Racchiudere il vano di carico
Parete anteriore	Protegge il carico dal movimento in avanti e forma la struttura anteriore
Pannelli del tetto	Fornisce protezione dagli agenti atmosferici e custodia
Porte posteriori	Fornisce l'accesso al carico
Montaggio a pavimento	Supporta carichi di carico
Telaio inferiore	Trasferisce i carichi del corpo verso il telaio
Posti verticali	Supporta i pannelli laterali e la struttura del tetto
Membri trasversali	Mantiene la stabilità dimensionale
Profili angolari	Rinforza le articolazioni del corpo
Telai delle porte	Fornisce la struttura di montaggio e tenuta
Elementi di fissaggio	Collega componenti modulari
Materiali di tenuta	Fornisce resistenza agli agenti atmosferici e alla polvere

La configurazione esatta dipende dalla carrozzeria prevista del camion, dalle dimensioni del telaio, dai requisiti di carico utile, dal tipo di carico e dal processo di assemblaggio locale.

Un kit CKD non dovrebbe quindi essere considerato semplicemente come una raccolta di parti della carrozzeria di un camion. Si tratta di un sistema di assemblaggio ingegnerizzato in cui i singoli componenti sono progettati per adattarsi perfettamente dopo il trasporto.

Lightweight CKD Truck Body Kit for Fast Local Assembly and Fleet Production

Il peso del corpo del camion influisce direttamente sulla quantità di carico che può essere trasportato legalmente e praticamente.

Per un veicolo con peso lordo ammesso fisso, la riduzione della massa corporea può aumentare il carico utile disponibile. Ad esempio, se il telaio e il gruppo propulsore rimangono invariati mentre il peso della carrozzeria viene ridotto di 150 kg, potrebbero diventare disponibili circa 150 kg di capacità di carico utile aggiuntiva, in base alle limitazioni di carico sugli assi e alle normative locali.

Questa relazione è particolarmente importante per i camion per le consegne, i veicoli per il trasporto di merci secche, i veicoli refrigerati e i veicoli commerciali gestiti da flotte che accumulano un elevato chilometraggio annuo.

La costruzione leggera non deve significare semplicemente la riduzione dello spessore del materiale. Un pannello più sottile può ridurre il peso ma può anche ridurre la resistenza alle ammaccature, la rigidità del pannello, la resistenza del fissaggio o le prestazioni alla fatica.

L'obiettivo ingegneristico è quindi quello di ottenere un adeguato rapporto resistenza/peso.

Gli approcci comuni includono:

Utilizzo di pannelli sandwich invece di strutture in lamiera massiccia e pesante

Selezione di alluminio o acciaio zincato in base ai requisiti di carico

Applicazione di profili di rinforzo sagomati

Ottimizzazione della spaziatura tra le traverse

Ridurre le sovrapposizioni strutturali non necessarie

Utilizzo di profili angolari e di giunzione modulari

Progettare i componenti in base ai percorsi di carico effettivi

Standardizzazione di elementi di fissaggio e punti di connessione

Una carrozzeria leggera adeguatamente progettata distribuisce i carichi attraverso il pavimento, il telaio, le pareti laterali, la parete anteriore e la struttura del tetto invece di fare eccessivo affidamento su singoli pannelli spessi.

La differenza più importante tra una carrozzeria per autocarro convenzionale e un sistema di carrozzeria CKD è il requisito di una progettazione orientata all'assemblaggio.

Una carrozzeria progettata esclusivamente per la saldatura in fabbrica potrebbe non essere adatta per la spedizione CKD internazionale. Gli assemblaggi saldati possono occupare un volume di imballaggio significativo e potrebbero richiedere attrezzature specializzate a destinazione.

Un design orientato alla CKD divide il corpo in moduli gestibili.

Ad esempio, un corpo di carico secco può essere suddiviso in:

Modulo parete frontale

Modulo parete laterale sinistra

Modulo parete laterale destra

Modulo tetto

Modulo da pavimento

Telaio della porta posteriore

Ante delle porte posteriori

Telaio inferiore

Profili angolari e di rinforzo

Pacchetto di elementi di fissaggio e accessori

Ogni modulo dovrebbe avere interfacce definite.

Queste interfacce determinano:

Dimensioni complessive

Posizioni dei fori

Specifiche del dispositivo di fissaggio

Tolleranze comuni

Sovrapposizione dei pannelli

Posizioni di sigillatura

Sequenza di assemblaggio

Strumenti richiesti

Lo scopo è garantire che i lavoratori locali non debbano riprogettare o modificare i componenti durante l'assemblaggio.

La scelta del pannello ha una grande influenza sia sul peso corporeo che sull’efficienza del trasporto.

Le tecnologie comuni dei pannelli includono fogli di alluminio, pannelli di acciaio zincato e pannelli sandwich compositi.

Pannelli in alluminio

L'alluminio offre una densità relativamente bassa rispetto all'acciaio e può essere utilizzato laddove la riduzione del peso è una considerazione primaria.

Viene comunemente applicato a:

Pareti laterali

Porte posteriori

Strutture del tetto

Pannelli interni

Alcuni componenti del telaio

Tuttavia, l’alluminio richiede un’adeguata progettazione dei giunti perché le sue caratteristiche meccaniche differiscono da quelle dell’acciaio. È necessario considerare la selezione dei dispositivi di fissaggio, la protezione dalla corrosione galvanica e la resistenza della connessione.

Pannelli in acciaio zincato

L'acciaio zincato fornisce un'elevata robustezza strutturale e resistenza alla corrosione grazie al rivestimento in zinco. Viene spesso utilizzato per i telai delle carrozzerie degli autocarri e per gli elementi di rinforzo dove rigidità e durata sono più importanti del raggiungimento del peso minimo assoluto.

Pannelli sandwich

La costruzione sandwich è costituita da due rivestimenti esterni relativamente sottili separati da un nucleo leggero.

Un pannello tipico può contenere:

Pelle esterna

Anima isolante o strutturale

Pelle interna

Rinforzo del bordo

L'anima aumenta lo spessore del pannello senza aggiungere la stessa massa di una lastra solida di spessore complessivo equivalente. Ciò migliora la rigidità alla flessione e può anche fornire isolamento termico.

Per la logistica CKD, i pannelli sandwich possono essere prodotti in dimensioni standardizzate e impilati con cura per ottimizzare lo spazio del contenitore.

Un corpo leggero richiede comunque una struttura strutturale affidabile.

Il telaio inferiore è particolarmente importante perché trasferisce il carico e i carichi della carrozzeria sul telaio del camion.

Un tipico telaio comprende longheroni e traverse trasversali.

I longheroni supportano principalmente i carichi lungo la lunghezza della carrozzeria, mentre le traverse controllano la deformazione laterale e distribuiscono i carichi di carico concentrati.

Il design del telaio dovrebbe tenere conto di:

Peso statico del carico

Carichi stradali dinamici

Forze frenanti

Forze in curva

Torsione del telaio

Condizioni stradali irregolari

Cicli di caricamento ripetuti

Ciò è particolarmente importante per i camion che operano su strade con notevoli vibrazioni e irregolarità della superficie.

Un corpo che funziona bene sotto carico statico può comunque presentare problemi di fatica se le connessioni strutturali non sono progettate per carichi dinamici ripetuti.

Pertanto, l'ingegneria della carrozzeria CKD dovrebbe considerare l'ambiente operativo effettivo piuttosto che fare affidamento esclusivamente sui calcoli del carico utile nominale.

Il sistema di connessione determina la facilità con cui un kit CKD può essere assemblato a destinazione.

Sono disponibili diversi metodi.

Connessioni bullonate

I giunti bullonati sono particolarmente adatti per l'assemblaggio locale perché richiedono strumenti relativamente semplici e consentono la sostituzione o la manutenzione dei componenti.

I vantaggi includono:

Installazione semplice

Chiusura controllata

Manutenzione facile

Non è necessaria alcuna attrezzatura per la saldatura

Adatto per operazioni di assemblaggio semi-qualificate

Connessioni rivettate

I rivetti vengono spesso utilizzati per le connessioni pannello-telaio. Forniscono un fissaggio coerente e possono essere adatti per assemblaggi di grandi volumi.

Incollaggio adesivo

Gli adesivi strutturali o semistrutturali possono essere utilizzati per unire i pannelli riducendo il numero di fissaggi meccanici. La scelta dell'adesivo deve tenere conto della temperatura, dell'umidità, delle vibrazioni, della preparazione della superficie e delle condizioni di polimerizzazione.

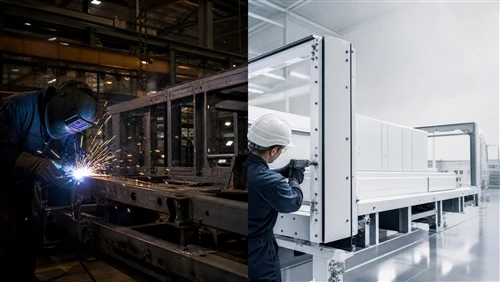

Saldatura

La saldatura fornisce giunti resistenti e permanenti ma richiede attrezzature adeguate, competenze dell'operatore, controllo del processo e misure di sicurezza sul posto di lavoro.

Per un programma CKD, la saldatura può essere concentrata presso l'impianto di assemblaggio locale per sottoassiemi strutturali specifici mentre altri moduli utilizzano connessioni meccaniche.

Uno degli aspetti più trascurati della produzione di carrozzerie per autocarri CKD è l'imballaggio.

Un componente può essere tecnicamente idoneo ma commercialmente inefficiente se occupa un volume di spedizione eccessivo.

L'obiettivo non è semplicemente quello di ridurre al minimo il peso fisico del kit. Il fornitore dovrebbe ottimizzare il rapporto tra:

Dimensioni dei componenti + metodo di impilamento + utilizzo del contenitore + requisiti di protezione + sequenza di assemblaggio.

I pannelli piatti possono spesso essere impilati in modo efficiente, mentre i profili lunghi possono richiedere un imballaggio in bundle.

I componenti devono essere protetti contro:

Graffi

Deformazione del bordo

Umidità

Esposizione al sale

Polvere

Impatto durante il caricamento

Vibrazioni del contenitore

L'imballaggio dovrebbe inoltre rendere semplice l'identificazione dell'inventario.

Per la produzione in flotta, ogni kit dovrebbe avere numeri di parte chiari, informazioni sulla quantità, riferimenti di assemblaggio ed etichette di imballaggio. Ciò riduce la possibilità di componenti mancanti durante l'assemblaggio locale.

La produzione di flotte richiede molto più della semplice produzione della carrozzeria di un camion.

Un operatore di flotta può richiedere dozzine, centinaia o migliaia di corpi con dimensioni e interfacce coerenti.

I kit CKD sono particolarmente adatti per questo modello perché l'architettura dei componenti può essere standardizzata.

Ad esempio, un produttore può stabilire diverse lunghezze di carrozzeria mantenendo le stesse:

Ferramenta per porte

Profili angolari

Sistema di fissaggio

Costruzione del pannello

Architettura del telaio

Procedure di assemblaggio

È necessario modificare solo le dimensioni selezionate.

Ciò crea una piattaforma di prodotto modulare.

Un fornitore può anche stabilire famiglie di componenti comuni per diversi modelli di camion. Ciò riduce la duplicazione degli utensili e semplifica la gestione dei pezzi di ricambio.

L'importazione della carrozzeria di un camion completamente assemblata può comportare restrizioni di trasporto poiché la carrozzeria finita occupa un volume maggiore rispetto al suo peso.

Un sistema CKD cambia l’equazione logistica.

Pannelli e profili smontati possono essere imballati in modo più efficiente, consentendo il trasporto di più componenti della carrozzeria in un'unica spedizione.

A seconda delle normative doganali e commerciali del paese di destinazione, la fornitura CKD può anche prevedere un trattamento tariffario diverso rispetto all'importazione della carrozzeria di un veicolo completo. Tuttavia, la classificazione tariffaria e i requisiti di contenuto locale variano in modo significativo da un paese all’altro, quindi queste questioni devono essere confermate con l’autorità doganale competente e gli specialisti del commercio.

Il vantaggio commerciale deriva quindi dalla combinazione:

Trasporto efficiente

Assemblea locale

Potenziale localizzazione

Produzione standardizzata

Logistica ridotta del prodotto finito

Produzione di flotte regionali

Una tipica sequenza di assemblaggio della carrozzeria di un autocarro CKD può seguire un flusso di lavoro controllato.

Passaggio 1: ispezione del kit

I componenti in entrata vengono confrontati con la bolla di accompagnamento e ispezionati per verificare:

Quantità

Dimensioni

Condizioni superficiali

Numeri di parte

Disponibilità di elementi di fissaggio

Passaggio 2: assemblaggio del pavimento e del telaio inferiore

Il pavimento e il telaio inferiore vengono posizionati utilizzando una maschera di montaggio.

In questa fase vengono stabiliti la corretta ortogonalità e l'allineamento dimensionale.

Passaggio 3: installazione sulla parete laterale

I moduli delle pareti laterali sinistra e destra sono installati e fissati temporaneamente.

Passaggio 4: installazione sulla parete anteriore

La parete anteriore è collegata alle pareti laterali e alla struttura inferiore.

Passaggio 5: installazione sul tetto

Il modulo del tetto viene posizionato e fissato alle interfacce della parete laterale superiore.

Passaggio 6: assemblaggio della porta posteriore

Il telaio posteriore, le cerniere, le ante delle porte, le serrature e i componenti di tenuta sono installati.

Passaggio 7: sigillatura e finitura

Giunti, angoli e aperture vengono sigillati secondo le esigenze progettuali.

Passaggio 8: controllo dimensionale

Il corpo finito viene controllato per:

Lunghezza totale

Larghezza

Altezza

Dimensioni apertura porta

Dimensioni diagonali

Livello del pavimento

Posizione di montaggio del telaio

Questo processo consente alla struttura locale di stabilire un ciclo di produzione ripetibile anziché trattare ciascun corpo come un progetto di fabbricazione personalizzato.

Quando vengono prodotte più carrozzerie di autocarri, le maschere di assemblaggio diventano sempre più preziose.

Una maschera può definire la posizione di:

Traverse del pavimento

Pareti laterali

Parete anteriore

Telaio della porta

Supporti del tetto

Punti di montaggio del telaio

Senza una maschera, gli errori dimensionali possono accumularsi da un componente all'altro.

Nella produzione di flotte, anche una piccola deviazione dimensionale può creare problemi durante l'installazione di porte, staffe del telaio, accessori o attrezzature montate sulla carrozzeria.

Una dima adeguatamente progettata funge quindi da sistema di riferimento dimensionale.

L’investimento diventa più prezioso all’aumentare del volume di produzione.

Il controllo di qualità dovrebbe avvenire prima della spedizione anziché basarsi interamente sull'ispezione dell'assemblaggio a destinazione.

Le categorie di ispezione importanti includono:

Zona di ispezione	Controllo tipico
Dimensioni del pannello	Lunghezza, larghezza, spessore
Dimensioni del profilo	Geometria e lunghezza della sezione
Posizioni dei fori	Precisione di montaggio
Geometria del telaio	Ortogonalità e allineamento
Finitura superficiale	Graffi, difetti di rivestimento
Elementi di fissaggio	Specifiche e quantità
Componenti della porta	Funzione di apertura e chiusura
Componenti di tenuta	Dimensioni e condizioni
Confezione	Protezione dall'umidità e dagli urti

La coerenza dimensionale è particolarmente importante perché l'assemblaggio CKD dipende dall'intercambiabilità dei componenti.

Se un pannello laterale presenta uno schema di foratura diverso da quello di un altro lotto di produzione, i tempi di assemblaggio locale aumentano e potrebbero essere necessarie modifiche.

Per i programmi ad alto volume, i fornitori devono mantenere disegni, numeri di revisione, standard di ispezione e registri di produzione controllati.

Gli operatori di flotte in genere valutano le carrozzerie dei camion in base al costo operativo totale piuttosto che al solo prezzo di acquisto.

Una carrozzeria leggera può contribuire all’efficienza della flotta attraverso l’ottimizzazione del carico utile.

Se ciascun camion può trasportare legalmente merci aggiuntive senza superare i limiti del veicolo lordo o degli assi, la flotta può trasportare più merci per viaggio.

Altri vantaggi possono includere:

Riduzione dei requisiti di movimentazione manuale durante l'assemblaggio

Spedizione CKD più efficiente

Componenti sostitutivi standardizzati

Assemblaggio della carrozzeria più rapido

Controllo più semplice delle specifiche della flotta

Inventario dei pezzi di ricambio semplificato

Flessibilità produttiva regionale

Per le flotte di grandi dimensioni, la coerenza può essere importante quanto il prezzo iniziale della carrozzeria. Un'architettura della carrozzeria standardizzata consente ai team di manutenzione di acquisire familiarità con gli stessi sistemi di porte, pannelli, dispositivi di fissaggio e procedure di riparazione.

Un progetto CKD dovrebbe iniziare con una specifica tecnica piuttosto che con una richiesta di prodotto generica.

L'acquirente dovrebbe definire:

Marca e modello del telaio

Interasse

Dimensione cabina-asse

Lunghezza del corpo richiesta

Larghezza del corpo richiesta

Limitazione dell'altezza complessiva

Obiettivo del carico utile

Tipo di carico

Requisito di carico sul pavimento

Configurazione della porta

Materiale del pannello

Spessore del pannello

Materiale del telaio

Trattamento superficiale

Metodo di assemblaggio

Strumenti locali disponibili

Produzione annua prevista

Requisiti del contenitore di spedizione

Requisiti normativi locali

Documentazione richiesta

Questi parametri consentono al fornitore di progettare un kit che possa effettivamente essere assemblato e installato nel mercato di riferimento.

I due modelli di offerta perseguono obiettivi produttivi diversi.

Fattore	Kit carrozzeria per camion CKD	Corpo completamente assemblato
Volume di spedizione	Abbassamento mediante smontaggio	Più alto
Manodopera locale	Necessario	Minimo
Produzione locale	Alto	Basso
Flessibilità di montaggio	Alto	Limitato
Localizzazione della produzione	Adatto	Limitato
Requisiti degli strumenti	Sono necessari strumenti di assemblaggio di destinazione	Principalmente dal lato dei fornitori
Standardizzazione della flotta	Alto	Alto
Componenti di ricambio	Facile da standardizzare	Dipende dal fornitore
Personalizzazione regionale	Più facile	Più difficile
Produzione locale di grandi volumi	Altamente adatto	Meno flessibile

Per le aziende che stabiliscono una capacità produttiva regionale, il CKD è generalmente più appropriato della semplice importazione di carrozzerie di camion completate.

I sistemi di carrozzeria CKD leggeri possono essere configurati per diverse applicazioni di veicoli commerciali.

Autocarri per merci secche

Questi corpi utilizzano pannelli chiusi per proteggere le merci imballate dalle intemperie, dalla polvere e dalla contaminazione della strada.

Camion di distribuzione

I veicoli per la distribuzione urbana e regionale traggono vantaggio dalla costruzione leggera perché le operazioni di consegna frequenti rendono importante l’utilizzo del carico utile.

Veicoli per la consegna della flotta

Le grandi flotte logistiche possono utilizzare configurazioni standardizzate del corpo CKD per semplificare l'approvvigionamento e la manutenzione.

Cassoni di camion refrigerati

I sistemi di pannelli coibentati possono essere adattati per il trasporto a temperatura controllata, sebbene i corpi di refrigerazione richiedano specifiche termiche, di tenuta e strutturali aggiuntive.

Camion di servizio e utilitari

Le strutture modulari CKD possono essere adattate anche per officine mobili, veicoli di manutenzione e organismi di servizio specializzati.

Un fornitore adeguato dovrebbe fornire qualcosa di più dei singoli componenti della carrozzeria.

Il fornitore dovrebbe essere in grado di supportare l’intera catena di ingegneria:

Interfaccia del telaio → progettazione della carrozzeria → produzione dei componenti → ispezione di qualità → imballaggio CKD → documentazione di assemblaggio → supporto alla produzione locale.

La documentazione tecnica può includere:

Disegni di disposizione generale

Disegni dei componenti

Disegni di assemblaggio

Elenchi di elementi di fissaggio

Distinta materiali

Istruzioni per l'installazione

Standard di ispezione

Specifiche di imballaggio

Elenchi dei pezzi di ricambio

Per i programmi relativi alla flotta, anche il controllo delle revisioni è essenziale. Quando un componente cambia, il fornitore deve identificare chiaramente la revisione tecnica in modo che le parti vecchie e nuove non vengano mescolate involontariamente.

Il modello CKD è sempre più connesso alle strategie produttive regionali.

Invece di mantenere un unico impianto di produzione centralizzato, i produttori possono distribuire attività di produzione selezionate su diversi mercati.

Il fornitore può produrre componenti strutturali standardizzati a livello centrale mentre la struttura di destinazione esegue l'assemblaggio finale, l'integrazione del telaio, la verniciatura, l'installazione degli accessori o la configurazione specifica del mercato.

Ciò crea un modello di produzione ibrido.

Nel tempo, alcuni componenti possono essere potenzialmente localizzati in base al volume di produzione e alle capacità tecniche. Articoli in grandi volumi come profili di base, staffe, elementi di fissaggio o componenti per pavimenti possono eventualmente essere acquistati localmente, mentre i pannelli specializzati e i componenti ingegnerizzati rimangono importati.

Il sistema di produzione risultante può evolversi dal puro assemblaggio CKD verso una maggiore produzione regionale.

Un kit carrozzeria per camion CKD leggero non è semplicemente una carrozzeria di camion smontata. Si tratta di un sistema modulare di ingegneria e produzione progettato in base all'efficienza dei trasporti, alla precisione dell'assemblaggio, alle prestazioni strutturali e alla produzione ripetibile della flotta.

La costruzione leggera può aumentare il potenziale di carico utile, mentre la modularizzazione rende più pratici il trasporto internazionale e l’assemblaggio locale. Interfacce standardizzate, sistemi di fissaggio controllati, maschere di assemblaggio e documentazione dettagliata consentono alle fabbriche di destinazione di produrre carrozzerie di camion con dimensioni e qualità costanti.

Per i produttori di veicoli commerciali e le società di produzione di flotte, la considerazione più importante quindi non è semplicemente quanto pesa una carrozzeria. Il sistema completo deve rispondere a quattro domande ingegneristiche:

Con quanta efficienza possono essere trasportati i componenti? In quanto tempo possono essere assemblati? Con quanta coerenza è possibile produrre più corpi? E quanto bene si comporta la struttura finita sotto i carichi operativi effettivi?

Quando questi fattori vengono affrontati insieme, la produzione di carrozzerie per autocarri CKD diventa una strategia pratica per l’assemblaggio regionale, la standardizzazione della flotta e la produzione localizzata di veicoli commerciali.
